Um parafuso com torque perdido dentro do quadro elétrico do condomínio não faz barulho, não solta fumaça e não aciona alarme. Ele só esquenta, ciclo após ciclo, até o ponto de contato virar um arco elétrico ou um princípio de incêndio. A termografia em quadros elétricos de condomínio existe para achar esse aquecimento silencioso antes que ele vire ocorrência.
Neste guia explicamos como funciona a inspeção termográfica, o que a câmera enxerga que o olho não vê, com que frequência a NBR 15763 recomenda repetir a medição e o que precisa constar no laudo técnico. Mostramos também onde a termografia entra no plano de manutenção predial do condomínio e o que pesa no custo do serviço.
Fazemos a inspeção termográfica dos quadros elétricos dentro do plano de manutenção predial que executamos em condomínios do Rio de Janeiro, Duque de Caxias, Mesquita e da Baixada Fluminense. Este guia parte da rotina real de vistoria elétrica em prédios da região, não de um material genérico.
O que é Termografia em Quadros Elétricos de Condomínio?
Termografia é a técnica de inspeção que usa uma câmera infravermelha (termovisor) para captar a radiação térmica emitida pelos componentes do quadro elétrico e transformá-la em uma imagem colorida chamada termograma. Cada cor do termograma representa uma faixa de temperatura, do azul mais frio ao vermelho e branco mais quente.

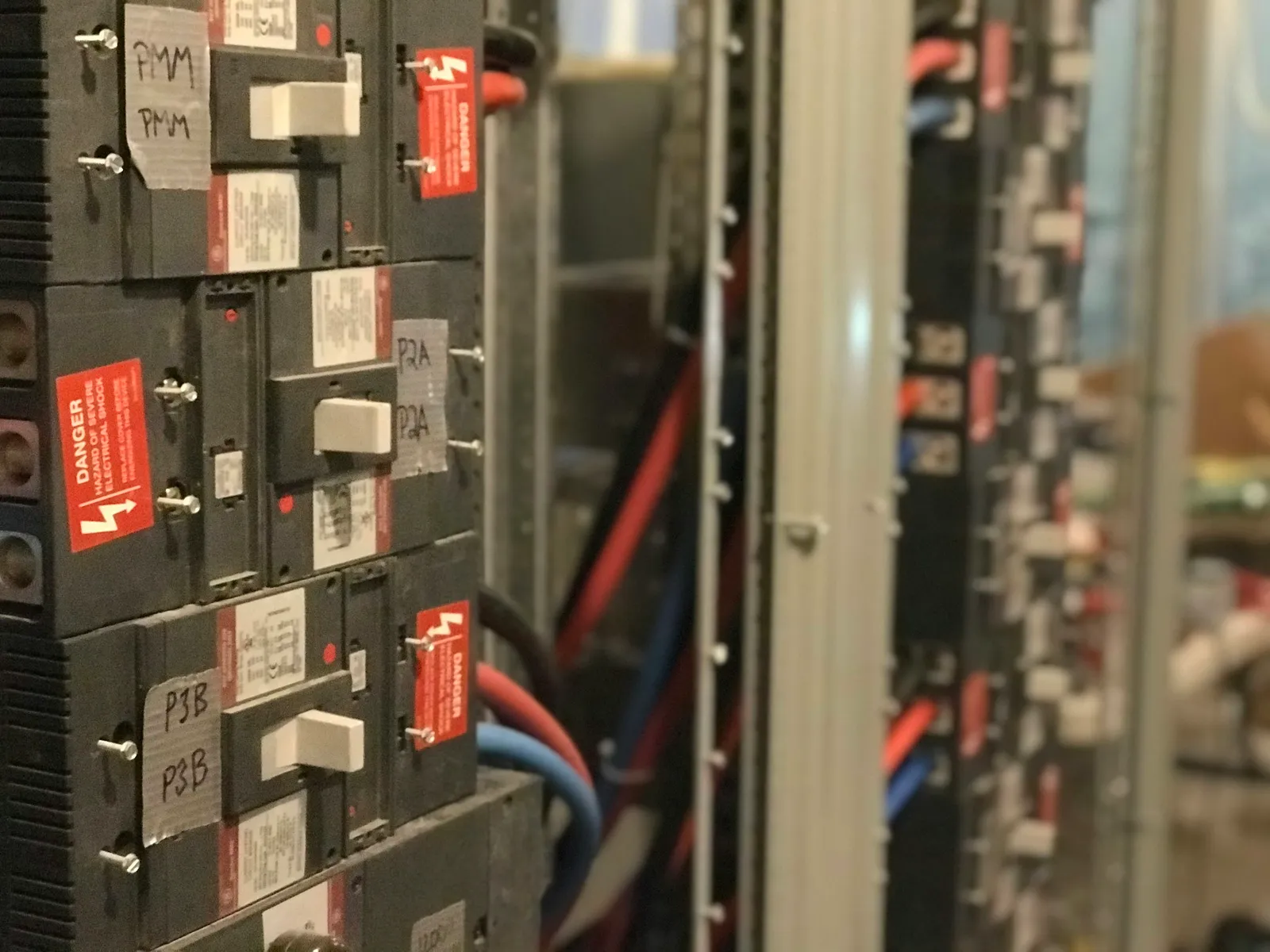

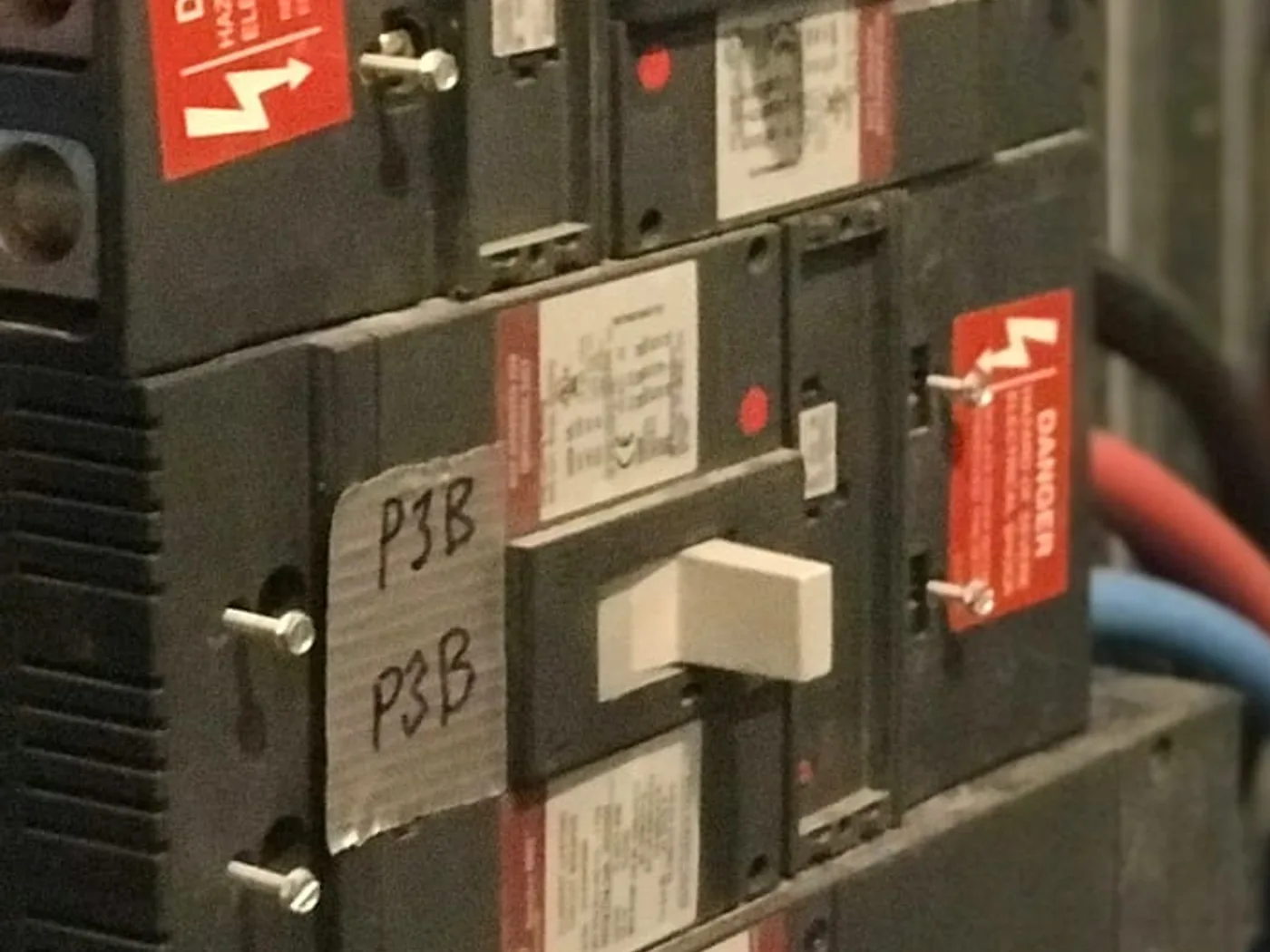

Aplicada ao quadro elétrico do condomínio, a termografia inspeciona disjuntores, barramentos, conexões e cabos sem precisar desligar ou desmontar nada. É uma inspeção não invasiva: a câmera lê a temperatura da superfície a distância, enquanto o quadro segue energizado e em operação normal.
O resultado não é um diagnóstico visual comum. É uma leitura de temperatura ponto a ponto que revela onde a resistência elétrica está gerando calor além do esperado, muito antes de qualquer sinal visível de dano no componente.
Como funciona a inspeção termográfica?
Todo condutor com corrente elétrica passando por ele libera calor. Uma conexão apertada e um contato limpo dissipam esse calor de forma uniforme; uma conexão frouxa, oxidada ou mal dimensionada concentra a resistência em um ponto só, que aquece mais que o restante do circuito. Esse ponto mais quente é o hot spot que a câmera termográfica localiza.
A medição precisa ser feita com o quadro elétrico energizado e sob carga real, porque o aquecimento só aparece quando a corrente está circulando. Por isso a inspeção termográfica é considerada trabalho em instalação elétrica energizada e segue a NR-10 (Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade), com técnico certificado e distância de aproximação controlada.
A leitura correta também depende da emissividade da superfície, a capacidade de cada material de emitir radiação térmica, e da diferença de temperatura entre o ponto avaliado e um ponto de referência do mesmo circuito, o ΔT (delta de temperatura). É esse ΔT que classifica a gravidade do ponto quente no laudo, não a temperatura absoluta isolada.
Termografia ou inspeção visual: qual a diferença?
A inspeção visual comum identifica o que já está visualmente comprometido: fiação derretida, marca de fuligem, componente trincado. Nesse estágio, o dano já aconteceu e o reparo é corretivo, não preventivo.
A câmera termográfica enxerga o aquecimento antes de qualquer marca visível, porque lê a temperatura da superfície, não a aparência do componente. Um parafuso com torque perdido pode parecer perfeito a olho nu e já estar dezenas de graus acima do restante do circuito.
É essa antecedência que transforma a termografia em ferramenta preditiva, e não em mais um item de checklist visual. A inspeção visual continua necessária, mas resolve outro problema: o que já apareceu, não o que está se formando.
O que a termografia detecta no quadro elétrico do condomínio?
O termograma aponta quatro categorias de problema que se repetem com mais frequência nos quadros elétricos de condomínio, quase sempre ligadas a conexão, componente, fase ou carga. Cada uma tem uma assinatura térmica diferente na imagem.
As patologias elétricas mais comuns identificadas por termografia são:
- Conexões frouxas e parafusos sem torque
- Componentes degradados e oxidação
- Desequilíbrio de fases
- Sobrecarga localizada
Conexões frouxas e parafusos sem torque
É a causa mais comum de ponto quente em quadro elétrico predial. Vibração, dilatação térmica do próprio condutor e falta de reaperto periódico afrouxam aos poucos o parafuso de fixação do disjuntor ou do barramento, reduzindo a área de contato elétrico.
Quanto menor a área de contato, maior a resistência e maior o calor gerado naquele ponto específico. É esse tipo de falha que o reaperto de conexões, item do plano de manutenção predial, previne antes que a termografia precise apontar.
No termograma, essa falha aparece como um ponto isolado e bem definido de alta temperatura, concentrado no parafuso ou na barra de conexão. É essa localização precisa que permite fazer só o reaperto necessário, sem precisar abrir e testar o quadro inteiro.
Componentes degradados e oxidação
Disjuntores no fim da vida útil, bornes oxidados e conectores corroídos também concentram resistência de contato. A oxidação forma uma camada isolante fina sobre o metal, que dificulta a passagem de corrente e gera aquecimento no ponto de contato.
Em áreas próximas à orla do Rio de Janeiro, a maresia acelera esse processo de corrosão em quadros elétricos instalados perto de garagem ou área externa, o que reduz o intervalo real entre uma inspeção e outra.
Diferente da conexão frouxa, que se resolve com reaperto, o componente oxidado ou no fim da vida útil normalmente precisa ser substituído, porque a corrosão já comprometeu a superfície de contato de forma permanente.
Desequilíbrio de fases
Um sistema trifásico equilibrado distribui a carga igualmente entre as três fases. Quando um circuito puxa mais corrente de uma fase do que das outras, geralmente porque cargas foram religadas sem redistribuir o quadro, essa fase aquece mais que as demais.
O termograma mostra esse desequilíbrio como uma diferença de temperatura entre os três circuitos de fase, mesmo quando todos os componentes individualmente parecem em bom estado.
Corrigir o desequilíbrio depende de redistribuir os circuitos entre as três fases, ajuste que a termografia não faz sozinha, mas que o laudo aponta como recomendação para o eletricista responsável pelo quadro.
Sobrecarga localizada
Sobrecarga acontece quando um circuito recebe mais carga do que o disjuntor e o cabo foram dimensionados para suportar, seja por uma reforma que aumentou o consumo, seja por equipamento adicionado sem recálculo da instalação.
O calor gerado pela sobrecarga se espalha por um trecho maior do circuito, diferente do ponto quente concentrado de uma conexão frouxa. É um padrão térmico que a termografia diferencia com clareza na imagem.
Quando a termografia aponta sobrecarga, o reparo raramente é um reaperto simples: normalmente exige redimensionar o circuito, trocar o disjuntor por um de capacidade compatível ou redistribuir a carga entre outros pontos do quadro.
Por que fazer termografia antes do problema aparecer?
O ponto quente que a termografia encontra hoje é o princípio de incêndio ou o curto-circuito de amanhã. Um contato com resistência elevada segue esquentando a cada ciclo de uso até o isolamento do cabo derreter, o disjuntor desarmar repetidamente ou, no pior cenário, o arco elétrico incendiar o quadro.
Fazer a inspeção antes do problema aparecer também sai mais barato. Reaperto de conexões e troca pontual de um componente degradado custam uma fração do que uma reforma elétrica emergencial depois de um curto, sem contar o transtorno de um prédio sem energia em parte comum ou unidade.
Disjuntor que desarma sem motivo aparente, cheiro de queimado perto do quadro e marca de fuligem são sinais de que o sistema já está em estágio avançado, quando a termografia deixa de ser prevenção e vira diagnóstico de emergência. Quando a inspeção aponta um ponto quente a tempo, o reparo costuma ser objetivo: reaperto, limpeza do contato ou troca do componente identificado.
Com que frequência o condomínio deve fazer termografia?
A ABNT NBR 15763 orienta a periodicidade da inspeção termográfica em instalações elétricas e recomenda intervalo semestral, sem ultrapassar 18 meses entre uma medição e outra.
Quadros com histórico de ponto quente recorrente, prédios mais antigos ou instalações que já passaram por reforma elétrica sem redimensionamento pedem reavaliação mais frequente, porque o risco não é o mesmo de um quadro novo com carga estável.
No plano de manutenção predial que aplicamos em condomínios do Rio de Janeiro e da Baixada Fluminense, a termografia dos quadros elétricos entra no ciclo semestral, junto com o reaperto de conexões executado pela equipe própria certificada em NR-10.
Como é feita a inspeção termográfica, passo a passo
A inspeção começa pela mobilização: o técnico levanta o histórico do quadro, identifica os circuitos que serão medidos e confirma que a instalação está energizada e sob carga normal de operação, condição necessária para o aquecimento aparecer na imagem.
Com o quadro aberto e a câmera termográfica posicionada a distância segura, o técnico varre cada disjuntor, barramento e conexão, registrando a imagem térmica e a imagem visível do mesmo ponto lado a lado.
Os pontos com temperatura acima do esperado são comparados com o restante do circuito para calcular o ΔT e classificar a severidade. Esse levantamento vira o laudo técnico entregue ao síndico ou à administradora.
O que o laudo de termografia deve conter?
Um laudo termográfico elétrico completo traz a imagem térmica e a imagem visível de cada ponto avaliado, lado a lado, com a temperatura medida e a temperatura de referência do mesmo circuito.
Também precisa trazer a classificação de severidade de cada ponto quente, calculada pelo ΔT, e a recomendação técnica objetiva: reaperto, limpeza de contato, substituição de componente ou reinspeção em prazo menor.
Um laudo sem essas informações não orienta decisão nenhuma, vira um relatório de fotos térmicas sem leitura técnica por trás. É a combinação de imagem, temperatura, classificação e recomendação que transforma a termografia em ferramenta de manutenção preditiva de fato.
Por que o laudo precisa de ART
A ART (Anotação de Responsabilidade Técnica) registra no CREA-RJ qual engenheiro responde tecnicamente pelo laudo. Sem ART, o documento perde valor perante seguradora, perícia de incêndio ou fiscalização, porque não existe profissional habilitado assumindo a responsabilidade pela análise.
Nossa equipe própria, certificada em NR-10, realiza a inspeção termográfica e o reaperto de conexões dentro do plano de manutenção predial do condomínio. Quando o síndico precisa do laudo técnico formal assinado com ART, coordenamos a emissão com o engenheiro responsável, para que o documento tenha respaldo diante de seguradora ou fiscalização.
Sem ART, mesmo um laudo tecnicamente correto perde peso em uma eventual perícia de sinistro, porque não existe profissional registrado no CREA-RJ assumindo formalmente a responsabilidade pela análise térmica. É esse tipo de lacuna documental que pesa contra o síndico quando falta comprovação de manutenção elétrica, como mostramos em quem responde pelos riscos de não fazer manutenção predial.
Quais normas regem a termografia elétrica?
Duas normas sustentam a termografia elétrica no Brasil. A ABNT NBR 15763 trata da periodicidade da inspeção termográfica em instalações elétricas, com o intervalo semestral citado na seção anterior.
A NR-10 rege a segurança da inspeção com o quadro energizado: exige técnico certificado, procedimento de aproximação controlado e uso de equipamento de proteção compatível com o risco de arco elétrico durante a medição.
O laudo técnico, quando emitido com ART, soma-se a essas duas normas como registro de responsabilidade profissional perante o CREA-RJ. É esse conjunto, NBR 15763, NR-10 e ART, que dá respaldo técnico e jurídico à inspeção termográfica do condomínio.
Termografia e o plano de manutenção predial do condomínio
A termografia é a ferramenta preditiva mais citada dentro do plano de manutenção predial preventiva, corretiva e preditiva porque antecipa a falha elétrica a partir de um sinal medido, e não de um calendário fixo ou de um defeito já instalado.
No cronograma que organizamos por sistema e periodicidade, a termografia dos quadros elétricos entra ao lado de outros itens do ciclo semestral, como a limpeza da caixa d'água e a inspeção visual do SPDA, seguindo os critérios da ABNT NBR 5674.
Tratar a termografia como item isolado, contratado só quando algo já preocupa, costuma sair mais caro do que mantê-la dentro do plano recorrente. É a recorrência que permite comparar um termograma com o anterior e perceber um ponto quente se formando antes de virar ocorrência.
Quanto custa uma termografia de quadro elétrico?
O preço da termografia varia conforme o número de quadros elétricos do condomínio (geral, de medição, de cada pavimento), o porte da instalação, a facilidade de acesso a cada quadro e se o serviço inclui o laudo técnico formal com ART.
Um condomínio com um único quadro geral de baixa tensão custa menos para inspecionar do que um prédio com quadros distribuídos por pavimento, garagem e áreas técnicas, porque o tempo de varredura aumenta com a quantidade de pontos avaliados.
Não cravamos valor fechado neste guia, porque cada condomínio tem uma configuração elétrica diferente. Fazemos o levantamento do quadro, explicamos o que está incluído e enviamos o orçamento sob consulta pelo WhatsApp.
Perguntas Frequentes sobre Termografia em Quadros Elétricos de Condomínio
O que é termografia em quadro elétrico?
É a inspeção que usa câmera infravermelha para captar a temperatura da superfície dos componentes do quadro elétrico e gerar uma imagem térmica, o termograma. A leitura mostra pontos de aquecimento além do normal antes que virem dano visível ou curto-circuito.
Com que frequência devo fazer termografia no quadro elétrico do condomínio?
A ABNT NBR 15763 recomenda intervalo semestral, sem ultrapassar 18 meses entre inspeções. Quadros com histórico de ponto quente ou instalação mais antiga pedem reavaliação mais frequente.
Quanto custa uma termografia de quadro elétrico?
O preço varia com o número de quadros, o porte da instalação, o acesso e se o laudo sai com ART. Não existe valor fechado genérico: fazemos o levantamento e enviamos o orçamento sob consulta.
A termografia precisa ser feita com o quadro elétrico energizado?
Sim. O aquecimento só aparece quando a corrente está circulando, então a medição é feita com o quadro energizado e sob carga real, seguindo os procedimentos de segurança da NR-10.
A termografia substitui a manutenção preventiva do quadro elétrico?
Não. A termografia é o diagnóstico que aponta onde intervir; o reaperto de conexões, a limpeza de contato e a troca de componente continuam sendo ações de manutenção preventiva feitas depois da inspeção.
Termografia em condomínio é obrigatória?
Não existe uma lei federal específica que obrigue termografia em condomínio, mas a ABNT NBR 15763 é a norma técnica de referência para a periodicidade, e seguradoras e fiscalizações costumam cobrar o laudo como evidência de manutenção elétrica em dia.
Quem paga a termografia, o condomínio ou o morador?
A termografia dos quadros elétricos de área comum, como o quadro geral e a casa de máquinas, é despesa do condomínio, incluída no orçamento de manutenção predial aprovado em assembleia. Quadros internos de cada unidade são responsabilidade do morador.
A termografia entra na autovistoria predial?
A autovistoria predial obrigatória no Rio de Janeiro exige levantamento das condições gerais da edificação, e o laudo de termografia elétrica reforça esse relatório como evidência de manutenção preventiva do sistema elétrico, mesmo sem ser documento isolado obrigatório da autovistoria.
Qual norma rege o laudo termográfico elétrico no Brasil?
A ABNT NBR 15763 trata da periodicidade da inspeção termográfica, e a NR-10 rege a segurança da medição com o quadro energizado. Quando o laudo é assinado com ART, ele também segue as exigências do CREA-RJ.
Agende a termografia do quadro elétrico do seu condomínio
Um quadro elétrico bem cuidado não depende de sorte, depende de inspeção recorrente e reaperto no momento certo. Fazemos a termografia dos quadros elétricos do condomínio dentro do plano de manutenção predial, com equipe própria certificada em NR-10, e coordenamos a emissão do laudo técnico com ART quando o síndico precisa do documento formal.
Atendemos condomínios e prédios comerciais do Rio de Janeiro, Duque de Caxias, Mesquita e da Baixada Fluminense. Se o quadro elétrico do seu prédio já passou da última inspeção, fale com a nossa equipe e receba o levantamento técnico do seu condomínio.
