Quando Trocar o Disjuntor do Quadro: Sinais de Queima ou Desarme

O disjuntor que desarma sozinho toda noite, no mesmo horário, não é frescura da rede elétrica. Na maioria dos casos é sinal de que o próprio disjuntor perdeu a precisão de fábrica ou de que o circuito está puxando mais corrente do que ele suporta. Os dois problemas têm solução diferente, e confundi-los é o motivo pelo qual muito síndico troca disjuntor três vezes e o desarme continua.

Este guia mostra os sinais concretos de que um disjuntor está queimado ou no fim da vida útil, o que diferencia desarme por sobrecarga de falha do próprio componente, e em que ponto o problema deixa de ser o disjuntor e passa a ser a instalação elétrica do prédio. Se o quadro do seu condomínio já deu esses sinais, fale com a nossa equipe sobre manutenção predial antes de ligar de novo a chave geral.

Quando Trocar o Disjuntor do Quadro?

O disjuntor deve ser trocado quando apresenta desarme sem motivo aparente, não arma mais depois de desligado, mostra sinais visíveis de calor na carcaça ou passa da vida útil mecânica estimada pelo fabricante. Qualquer um desses quatro sinais isolado já justifica a substituição, porque um disjuntor comprometido para de proteger o circuito com precisão.

A regra prática para o síndico é simples: se o desarme se repete no mesmo disjuntor, em dias e cargas diferentes, o problema tende a estar no próprio componente, não no que está ligado na tomada. Um disjuntor saudável desarma por um motivo identificável; um disjuntor no fim da vida desarma de forma aleatória.

Nenhum desses sinais deve levar o morador ou o zelador a mexer no quadro geral do prédio sozinho. A troca em quadro de área comum envolve identificar corretamente o circuito, desenergizar com segurança e dimensionar o disjuntor novo pela mesma capacidade e curva do original, trabalho que a NR-10 reserva a profissional qualificado.

Quais São os Sinais de Disjuntor Queimado?

Cheiro de queimado saindo do quadro elétrico é o sinal mais grave e exige desligar o circuito e chamar um eletricista no mesmo dia. O odor geralmente vem do isolamento plástico da carcaça ou dos cabos derretendo por superaquecimento, e raramente aparece sem uma causa elétrica real por trás.

Além do cheiro, valem esses sinais visuais e mecânicos:

• Carcaça amarelada, derretida ou com rachadura — indica que o disjuntor já passou por superaquecimento e o plástico perdeu a função de isolante
• Alavanca que não trava na posição ligado — sobe e volta sozinha para desligado, sinal de mecanismo interno danificado
• Marca de fuligem ou queimadura ao redor do disjuntor no quadro — mostra arco elétrico ou aquecimento que já atingiu o componente vizinho
• Disjuntor quente ao toque mesmo com carga normal — contato interno degradado aumenta a resistência e gera calor sem justificativa de uso
• Ruído de estalo ou zumbido vindo do quadro — pode indicar mau contato ou início de arco elétrico intermitente

Qualquer um desses sinais dispensa teste: o disjuntor sai de operação e é substituído. Continuar usando um disjuntor com carcaça danificada ou marca de queima é o tipo de risco que não compensa esperar a próxima assembleia para resolver.

Por Que o Disjuntor Desarma Toda Hora?

O desarme repetido tem duas origens possíveis e a diferença entre elas muda a solução. A primeira é sobrecarga real: o circuito está puxando mais corrente do que o disjuntor foi dimensionado para suportar, e ele está fazendo exatamente o que deveria fazer. A segunda é fadiga do próprio disjuntor, que perdeu a sensibilidade original e passou a desarmar abaixo da corrente para a qual foi projetado.

Sobrecarga costuma ter padrão: o desarme acontece quando um equipamento específico liga, como um ar-condicionado ou uma bomba, ou em horário de pico de uso do circuito. Fadiga do disjuntor não segue padrão de carga; ele desarma em momentos de uso normal, às vezes até em repouso, porque o defeito está no mecanismo de disparo e não na corrente real do circuito.

Existe ainda um terceiro cenário mais sério em condomínio: o desarme constante do disjuntor geral do quadro de entrada, mesmo sem sobrecarga aparente nas unidades. Isso costuma apontar para a prumada elétrica do prédio, o cabo que distribui energia entre os andares, e exige avaliação de um responsável técnico, não só a troca do disjuntor.

Sobrecarga de Circuito

A sobrecarga acontece quando a soma da corrente dos aparelhos ligados em um circuito ultrapassa a corrente nominal do disjuntor daquele ponto. É comum em circuitos de área comum que ganharam equipamento novo ao longo dos anos, como um portão eletrônico mais potente ou iluminação extra, sem que o disjuntor correspondente fosse redimensionado.

Nesse cenário, o disjuntor não está com defeito, está fazendo o trabalho para o qual foi projetado. A correção não é trocar por um disjuntor de amperagem maior sem critério, e sim redistribuir a carga entre circuitos ou revisar o dimensionamento com um eletricista.

Curto-Circuito e Fuga de Corrente

O curto-circuito provoca desarme instantâneo, geralmente acompanhado de um estalo audível, porque a corrente sobe muito acima do normal em frações de segundo. Fuga de corrente por equipamento com isolamento comprometido também aciona o disjuntor, e é um dos motivos pelos quais o dispositivo DR (diferencial residual) trabalha em conjunto com o disjuntor termomagnético no quadro.

Um disjuntor que desarmou por curto-circuito precisa de inspeção antes de voltar a operar, mesmo que a alavanca ainda suba normalmente. O curto pode ter degradado o contato interno sem deixar sinal visível na carcaça, o que deixa o componente propenso a falhar de novo sob carga menor.

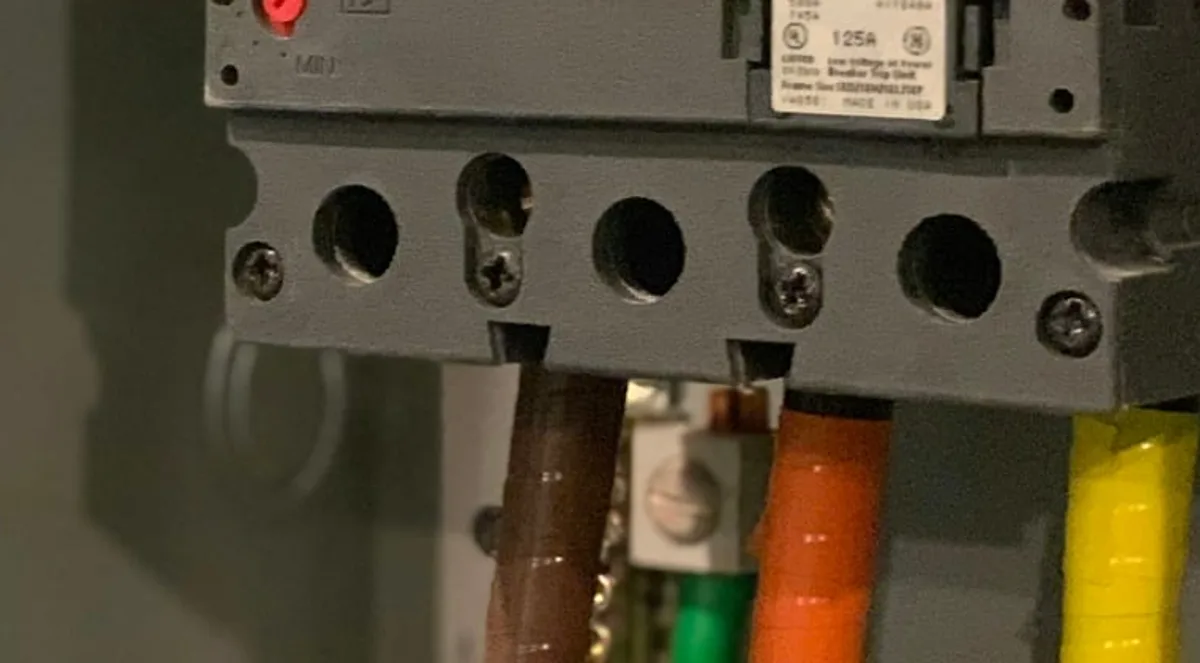

Conexão Frouxa ou Mal Apertada

Um parafuso de fixação sem o torque correto no barramento gera resistência de contato, e essa resistência aquece o ponto de conexão até o disjuntor interpretar o calor como sobrecarga. Esse é um dos motivos pelos quais reaperto de conexões entra como item de rotina em contrato de manutenção elétrica preventiva, e não só a troca de peça já danificada.

Esse tipo de falha costuma ser intermitente no início, o que confunde o diagnóstico: o disjuntor desarma em um dia de calor mais forte e passa semanas normal depois. A inspeção visual do ponto de conexão, e a termografia quando o histórico de desarme é recorrente, identifica esse problema antes que ele evolua para queima do disjuntor.

Disjuntor Queimado ou Sobrecarga: Como Diferenciar?

A forma mais direta de diferenciar é testar o circuito sem o equipamento suspeito. Se o disjuntor liga e permanece ligado com o restante da carga normal do circuito e só desarma de novo quando aquele aparelho específico volta a ligar, o problema está na carga, não no disjuntor.

Se o disjuntor desarma mesmo com o circuito em uso leve, sem nenhum equipamento de alta potência ligado, ou desarma junto com outros que compartilham o mesmo quadro sem relação de carga entre eles, a suspeita recai sobre o próprio disjuntor ou sobre a conexão dele no barramento. Esse padrão de desarme sem causa aparente é o que mais indica fadiga do componente.

Esse diagnóstico rápido ajuda o síndico a decidir se o chamado é simples ou se precisa de uma avaliação mais completa do quadro. Um eletricista qualificado confirma a hipótese com um teste de carga e, se necessário, com termografia no ponto de conexão.

Qual a Vida Útil de um Disjuntor?

O disjuntor termomagnético comum, regulado pela ABNT NBR IEC 60898, é dimensionado para um número limitado de manobras antes que o mecanismo de disparo perca precisão. Fabricantes costumam declarar algo na faixa de milhares de manobras mecânicas e uma vida elétrica menor, sob carga, antes de recomendar a substituição preventiva.

Na prática, o desgaste não é só função do tempo corrido, mas de quantas vezes o disjuntor desarmou e foi religado. Um disjuntor de dez anos que nunca desarmou tende a estar em melhor estado do que um de três anos que desarma toda semana, porque cada desarme sob carga consome parte da vida elétrica do contato interno.

Calor ambiente também acelera o desgaste. Quadros elétricos mal ventilados, expostos a sol direto ou instalados perto de fonte de calor, encurtam a vida útil do disjuntor mesmo sem sobrecarga, porque o plástico da carcaça e o mecanismo interno trabalham em temperatura mais alta do que o projeto prevê.

Curva do Disjuntor Importa na Hora de Trocar?

Sim, e é um dos erros mais comuns na troca feita sem acompanhamento técnico. Disjuntores termomagnéticos são fabricados em curvas de disparo diferentes, entre elas B, C e D, e cada curva define em quantas vezes a corrente nominal o disparo magnético atua diante de um pico de corrente.

A curva B atua entre três e cinco vezes a corrente nominal e serve para cargas resistivas simples, como iluminação. A curva C, entre cinco e dez vezes, é a mais usada em circuitos de área comum com motores pequenos. Trocar um disjuntor de curva C por um de curva B no mesmo ponto pode gerar desarme falso logo na partida de um equipamento que antes funcionava normalmente.

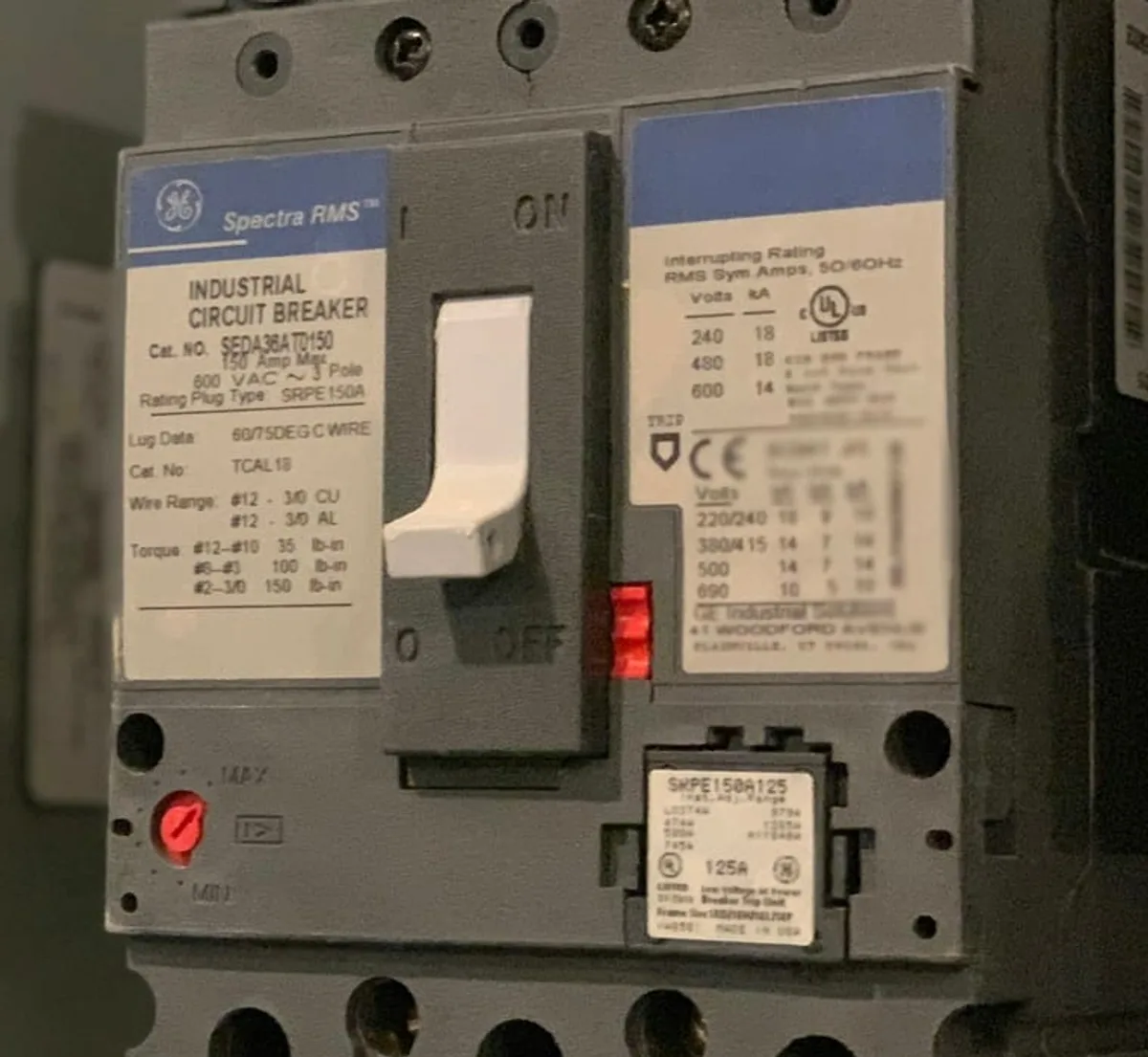

Por isso a troca correta não é só olhar a amperagem gravada no disjuntor antigo. É confirmar também a curva, o número de polos e a capacidade de interrupção, para que o disjuntor novo proteja o circuito com o mesmo critério do projeto elétrico original do prédio.

Quando o Problema Não É Só o Disjuntor?

Quando a troca do disjuntor resolve o desarme por algumas semanas e o problema volta, a causa provável está a montante do disjuntor: fiação subdimensionada, prumada antiga ou entrada de energia que não acompanhou o aumento de carga do prédio ao longo dos anos. Trocar o disjuntor de novo nesse cenário só adia o mesmo desarme.

Prédios mais antigos, projetados para uma carga instalada bem menor do que a atual, com ar-condicionado em quase toda unidade e mais equipamentos eletrônicos por apartamento, costumam chegar nesse ponto primeiro. O disjuntor desarmando é o sintoma visível de uma rede elétrica que já opera perto do limite.

Nesses casos, a solução técnica correta é uma avaliação da instalação como um todo, não item por item. Fazemos essa leitura dentro do plano de manutenção predial preventiva e corretiva, com inspeção do quadro, das prumadas e, quando o histórico de desarme é recorrente, indicação de termografia no ponto de conexão suspeito.

Quem Pode Trocar o Disjuntor do Quadro do Prédio?

A troca de disjuntor em quadro de área comum deve ser feita por eletricista qualificado, seguindo a NR-10 (Segurança em Instalações e Serviços em Eletricidade). A norma exige desenergizar o circuito antes da intervenção sempre que tecnicamente viável e usar EPI adequado quando o trabalho não pode ser feito desligado.

Em condomínio, essa exigência não é burocracia: um quadro geral mal manuseado pode desligar energia de várias unidades ao mesmo tempo ou, em caso de erro no dimensionamento do disjuntor novo, deixar o circuito sem a proteção correta contra sobrecarga. O risco de choque em quadro energizado também é real para quem não tem treinamento e ferramenta isolada apropriada.

A responsabilidade de contratar esse serviço para as áreas comuns é do síndico ou da administradora, e o ideal é que a troca fique registrada como ordem de serviço dentro do histórico de manutenção elétrica do prédio, não como um chamado avulso sem documentação.

Como Prevenir a Troca Constante de Disjuntor?

Redistribuir a carga entre os circuitos existentes evita que um disjuntor específico assuma mais corrente do que foi dimensionado para suportar. Isso costuma resolver desarme recorrente em circuitos de área comum que ganharam equipamento novo sem revisão do quadro correspondente.

Inspeção periódica do quadro, com reaperto de conexões e checagem visual de sinais de calor, identifica o desgaste antes que o disjuntor chegue ao ponto de queima. É o tipo de manutenção preventiva que custa uma fração do reparo emergencial depois que o quadro já apresentou princípio de dano.

Manter um histórico de quais disjuntores desarmaram, quando e com que carga ligada ajuda o eletricista a identificar padrão em vez de trocar peça por tentativa. Esse registro é justamente o que um contrato de manutenção predial estruturado documenta a cada visita.

Perguntas Frequentes sobre Troca de Disjuntor

Disjuntor desarmando é sinal de curto-circuito?

Nem sempre. Curto-circuito provoca desarme instantâneo, geralmente com estalo audível, mas a maioria dos desarmes recorrentes vem de sobrecarga de circuito ou de fadiga do próprio disjuntor. O padrão do desarme, se repete com a mesma carga ligada ou acontece sem relação aparente, ajuda a diferenciar as causas.

Posso trocar o disjuntor da minha unidade sozinho?

A troca em quadro de unidade privativa ainda deve ser feita por eletricista qualificado, seguindo a NR-10, porque envolve risco de choque e de dimensionamento incorreto. Em área comum do condomínio, a contratação é sempre responsabilidade do síndico ou da administradora, nunca do morador isoladamente.

Quanto tempo dura um disjuntor?

Não existe um prazo fixo em anos, porque o desgaste depende mais do número de desarmes sob carga do que do tempo corrido. Um disjuntor que nunca precisou desarmar pode durar mais de uma década; um que desarma com frequência consome vida útil elétrica muito mais rápido.

Trocar o disjuntor por um de amperagem maior resolve o desarme?

Não, e essa é uma prática arriscada. Aumentar a amperagem sem revisar o dimensionamento do circuito remove a proteção que evita sobrecarga na fiação, o que pode gerar superaquecimento do cabo em vez do disjuntor. Qualquer alteração de amperagem exige avaliação técnica do circuito, não só a troca da peça.

Disjuntor que não liga mais está queimado?

Se a alavanca sobe e some para desligado sem travar, ou se não sobe de jeito nenhum mesmo com o circuito testado sem carga, o disjuntor tem falha mecânica interna e precisa ser substituído. Não force a alavanca repetidamente tentando religar; isso pode causar arco elétrico dentro do próprio dispositivo.

O condomínio é responsável pela troca de disjuntor da área comum?

Sim. Disjuntores de quadros de área comum, como iluminação de hall, bomba de recalque e portão eletrônico, entram na manutenção elétrica de responsabilidade do condomínio. Disjuntores dentro da unidade privativa são de responsabilidade do morador, salvo quando o desarme tem origem comprovada na rede vertical do prédio.
